近幾年，在固定衛星業務徘徊不前時，以機載、船載、車載為代表的移動應用成為了拉動傳統衛星通信領域的新動力，與之相伴相生的動中通天線也出現了很多的新技術和新產品。相控陣天線已出現了多年，波音和Gilat都已經向客戶提供了相控陣天線，而Phasor Solutions，Kymeta和C-COM等公司則正在開發基于新技術的創新性的天線系統，以迎接移動衛星通信的新紀元。本文將簡要介紹一下上述三個公司在新衛星天線領域的最近進展。

前言

從1950年第一顆人造衛星進入軌道以來，我們一直使用天線進行信號的中轉，天線技術雖然一直在發展，但直到最近幾年才出現了一些技術上的飛躍。

傳統的衛星通信是用拋物面天線實現的，射頻波束必須精確地對準衛星以保持連接，對于同步軌道衛星在移動中的應用，地球站天線必須能夠快速移動以保持對衛星的指向精度，對于中低軌道衛星通信天線的要求也概莫能外。

這些天線的機械特性不可避免的會帶來磨損，從而存在突發機械故障的隱患，這對許多用戶來說可能是災難性的。此外，對于移動應用，傳統的拋物面天線往往過于笨重，一些小型移動平臺受到承載能力的限制，只能選用口徑更小的天線，從而減小了移動平臺的數據傳輸能力。

如今，多家公司正在研究開發替代解決方案，重點聚焦在非機械系統的天線技術上。與傳統天線相反，電子天線沒有移動部件，真正移動的是波束而非天線本身。這具有多項優勢，包括可靠性更高，跟蹤更快，輪廓更低、重量更輕等。另外，目前開發的系統可以是平板的或彎曲的，可以更好地適應安裝所需的形狀，如車輛或飛機頂部的形狀。

Kymeta公司——超材料的應用

Kymeta公司是2012年從專利持有公司IntellectualVentures獨立出來的，成立的目的是開發基于軟件和超材料的電子波束成型天線，并將其研究成果轉化為商業應用，比爾蓋茨也是該公司的投資人。

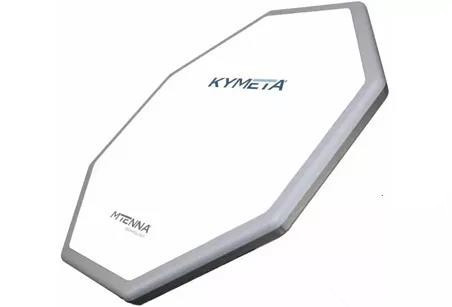

Kymeta天線使用超材料形成全息波束，這意味著可以使用軟件而不是機械部件來動態地調整天線指向，這也大大降低了天線的功耗。天線使用電子射頻波束指向控制，電子極化選擇和角度控制，衛星自動識別和跟蹤，可以廣泛應用于移動通信領域，包括為汽車提供軟件更新。

多年來，Kymeta為建立和分銷其mTenna技術與多個行業的領軍企業立了合作伙伴關系，包括豐田、松下、空中客車防御與空間公司、夏普、Intellian、Intelsat、Inmarsat、O3b等。

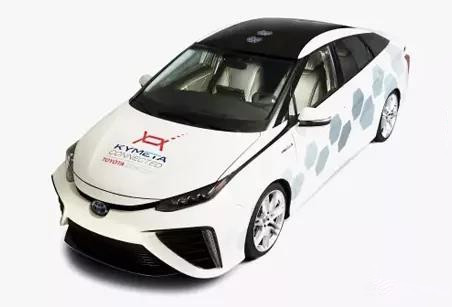

2016年3月，Kymeta和Intelsat在Intelsat的衛星上成功完成了Kymeta平板天線在海上和汽車應用中的移動性能的初步測試。在汽車測試中，Kymeta的天線被嵌入豐田4Runner的車頂，以證明在8000英里的行駛過程中衛星信號的自動捕獲和跟蹤能力。迄今為止，該天線的行駛記錄已經超過50,000英里，車上的Ku波段天線能夠同時發射和接收衛星信號。Kymeta還測試了其首臺以兩塊玻璃間的薄膜晶體管為基礎的天線，可通過相同的發射和接收孔徑用于海上通信。

2016年10月，Kymeta在摩納哥游艇展上演示了其mTenna技術，這次演示通過組合兩個mTenna子系統模塊（ASM）獲得了“前所未有的”2.9dB附加增益，還實現了65Mbps下行和6Mbps上行的數據速率。ASM在現場接收了八個松下的eXTV直播頻道，同時執行多個Skype視頻會話和多個高清和超高清的Netflix視頻點播，并在演示期間為平均80位用戶提供Wi-Fi訪問，每個ASM消耗的功率僅為12W。

Kymeta計劃在今年第二季度推出其首款產品，即70厘米的Ku波段mTenna。2017年還將看到Kymeta的天線組合器的推出，該組合器可將多個天線Rx信號組合在一起，以滿足容量可擴展的要求。每個組合器單元最多可以連接四個mTenna ASM，每增加一倍的天線，可將Rx增益有效增加高達2.7dB。多個組合器可用于鏈接多達64個mTenna ASM。此外，天線組合器支持360度的全球覆蓋，這意味著組合天線可以在視角極低的南北緯地區實現連接。

Phasor Solutions公司——電調天線

Phasor Solutions最初是為了解決使用低輪廓天線為高速客運列車提供寬帶互聯網接入的需求。該技術經過幾年的演進，已經發展成為一個厚度小于1英寸的平板電調天線，可適用于航空、海上和陸地的移動應用。

Phasor的技術使用具有電子波束成型功能的專用集成電路（ASIC）微芯片。這些芯片與非常小的貼片天線組合組成一個單元，超過500個單元分布在經過射頻優化的面板上，構成了Phasor核心模塊的基礎。核心模塊可以組合成各種尺寸和配置來構建Phasor的相控陣天線，擁有前所未有擴展能力。Phasor獨特的設計將能夠生產出形狀適應性強，高度只有1~2英寸的天線，具備重量輕、面積小、精度高等特點，并且能夠以非常高的增益提供超過100Mbps的寬帶速度。

Phasor已經引入了多個合作伙伴，2014年，OmniAccess被選為超級和大型游艇的獨家渠道和開發合作伙伴；2015年，Intelsat與Phasor合作，共同設計和生產超薄相控陣天線用于商業航空市場，并針對Intelsat EpicNG平臺進行了優化；2016年3月，Phasor與Harris Caprock達成協議，為商業郵輪市場開發電調天線終端；隨后又與Gogo達成協議，開發用于機載通信市場的天線技術。

2016年9月，Phasor公司通過Intelsat 903衛星在英國艾塞克斯的測試站進行了實時高清視頻的傳輸演示。

Phasor花了幾個月的時間對其系統的方向圖進行了近場和遠場的測試，以確保其波束特性符合相應的監管要求。

在完成實驗室測試之后，八模塊的發射系統被部署到了Phasor的戶外測試站點。OmniAccess為測試提供了地面設備及Intelsat903衛星上的帶寬，系統成功運行了兩個多星期。在測試中，八模塊系統實現了2Mbps的上行鏈路性能，包括在需要快速波束掃描的移動平臺上的傳輸。天線保持了很高的指向精度，可使用高效的調制和編碼技術（MODCOD）傳輸全高清視頻流，不需要采用擴頻技術，也沒有對鄰星帶來額外的干擾。

由于HTS衛星的性能要大大優于Intelsat 903，因此預計八模塊Phasor陣列將能夠在HTS衛星上實現超過15Mbps的反向鏈路。依此類推，一個等效口徑為1米（16模塊）的天線將能夠達到超過60Mbps的數據傳送能力。

Phasor計劃在今年下半年針對其每個目標市場（航空，海運和陸上移動）正式推出其商用天線產品。

C-COM——相控陣天線

C-COM衛星系統公司成立于1997年，一直生產天線及其配件，其iNetVu天線廣泛應用于軍事通信、油氣勘探、SNG、應急通信和移動基站中繼傳輸?shù)阮I(lǐng)域。

如今，C-COM正在開發基于模塊化設計的相控陣天線，該天線采用先進的軟件算法來控制和校準模塊。單個天線將包括數百個獨立的模塊，批量生產的方式將大大降低開發的成本?；F盧大學與C-COM合作，發明了一種波束成型校準算法，還能校正諸如老化或環境等外部因素的影響，使天線正常工作。波束形成計算機將負責識別整個系統及每個模塊的屬性并記錄數據。

C-COM希望部署用于固定和移動衛星寬帶通信應用的低成本，低重量，低輪廓的Ku、Ka或Ku / Ka雙頻天線。天線的模塊化特性和曲面的適應能力使得其可以適用于汽車、船只、火車、公共汽車和飛機等載體。這一新系統及其對更高的毫米波頻段的擴展能力也使其在將來可以在5G及毫米波汽車?yán)走_(dá)等電信領域得到應用。

C-COM宣布在2014年與滑鐵盧大學合作利用正在申請專利的技術生產下一代移動相控陣天線，這種正在開發的相控陣使用獨特的基于電控材料的移相器技術，以快速和平滑的方式改變傳播特性和相位，在整個Ka波段范圍內沒有觀察到明顯的損失。新概念與大型陣列采用的低成本集成化無源技術完全兼容。該技術的另一個獨特特征是其插入損耗與相移幾乎完全不相關，這將為完全無源的相控陣列鋪平道路。

在2016年5月，C-COM基于其專利移相器技術，成功測試了其首款4x4 Ka波段相控陣列模塊。 4x4 Ka波段智能天線模塊采用基于創新架構的低成本多層平面電路，具有靈活度高、厚度小、模塊化、一致性和適應性強等特點。初步結果令人振奮，即使幾個天線元件關閉，模塊仍然能夠提供可接受的輻射方向圖，而不會顯著降低性能。
