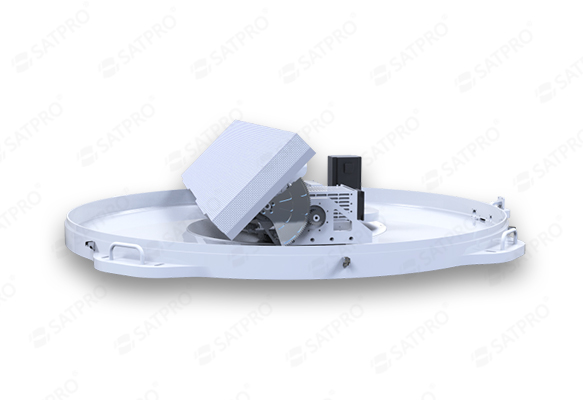

T800-0.8m ku波段車載衛星天線

資料下載聯系我們 ※ 地址：西安市經開區草灘十路中國電子產業園五號樓6層
郵編：710018 電話：+86-29-88868880 傳真：+86-29-89348169

簡介

全新一代T系列車載低輪廓波導喇叭陣列平板動中通，依托更加輕量化的結構設計，以及更加穩定的鎖星方案，締造全新一代的T系列車載動中通。

特點

1）自動采集并輸出載體的位置信息和姿態信息

2）存儲10顆以上星位信息

3）具有自動跟蹤和手動跟蹤兩種方式

4）天線具有自檢功能

5）具有掉電記憶和保護功能

6）具有自檢和警告功能

應用電信、政府應急、企業、環境與國土、交通、災害與救援

VSAT天線技術指標

型號	T800
穩定類型	兩軸穩定，四軸跟蹤
外形尺寸	1300×350mm（直徑×高度）
等效口徑	800mm
重量	68kg
工作頻率	RX：12.25～12.75GHz
工作頻率	TX：14.00～14.50GHz
天線類型	平板波導喇叭陣列天線（金屬面）
增益	RX：37.2dBi@12.50GHz
增益	TX：38.2dBi@14.25GHz
交叉極化隔離度	≥30dB
信號極化	線極化
動態精度	≤0.2°RMS
天線方位轉動	360°連續旋轉
天線俯仰	0°~90°
天線極化轉動	360°連續旋轉
初始鎖星時間	≤120s
遮擋恢復時間（MEMS慣導）	遮擋時間≤60s,瞬時捕獲； 60s＜遮擋時間≤10min,捕獲時間≤15s; 遮擋時間＞10min，捕獲時間≤30s;
跟蹤方式	慣導測量，信號跟蹤
電源輸入	AC220V 50Hz 標準功耗 ≤220W（不含BUC）
工作環境溫度	-40℃～65℃
