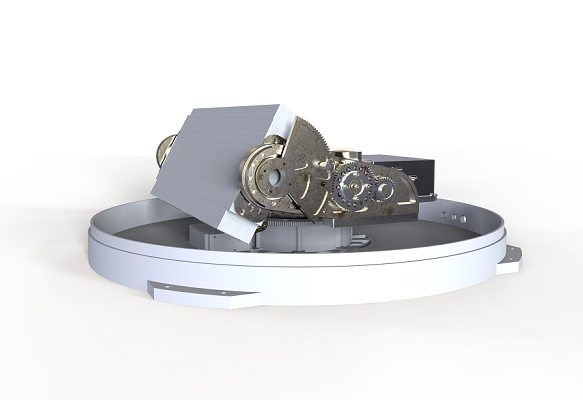

GA450—Ku波段通航固定翼衛星通信系統
郵編：710018 電話：+86-29-88868880 傳真：+86-29-89348169
簡介
固定翼機載衛星寬帶通信系統基于通信衛星資源，結合射頻傳輸設備、基帶調制解調設備、網絡設備以及終端數據采集設備，在飛機與衛星主站之間建立通信連接，使飛機在任何飛行區域?qū)崟r進行圖像視頻回傳、語音電話、數據傳輸?shù)榷喾N應用。
|
型號 |
GA450 |
|
包絡尺寸 (直徑*高度) |
Φ890mm×350mm |
|
重量 |
≤45kg(含BUC、天線罩、適配板) |
|
工作頻率 |
RX：10.70～12.75GHz TX：13.75～14.50GHz |
|
天線類型 |
波導喇叭陣列天線 |
|
G/T 值 |
11.1（10°仰角，常溫27℃，LNB噪聲系數參考上值，不含天線罩） |
|
EIRP |
48dBW（40W功放，功率參考上值，不含天線罩） |
|
天線面增益（Rx） |
32.6dB@11.75（LNB口） |
|
天線面增益（Tx） |
34.3dB@14.25（發射極化口） |
|
交叉極化隔離度 |
≥30dB |
|
額定功耗 |
100W(不含BUC) |
|
方位運轉范圍 |
360°連續旋轉 |
|
俯仰運轉范圍 |
0°～90° |
|
方位俯仰極化速度 |
＞60°/s |
|
方位俯仰極化加速度 |
＞100°/s2 |
|
跟蹤精度 |
≤0.2°（R.M.S） |
|
DC電源 |
DC 18~32V |
|
工作環境溫度 |
-40℃ ~ +75℃ |
|
高度（海拔） |
16800m(55000Feet) |
機載衛星通信控制終端MODMAN作為衛星通信鏈路重要的組成部分，將調制解調器（Modem）、控制單元（ACU）、視頻編解碼器等高度集成。該終端具有信號處理、系統控制、視頻語音輸出等功能。
MODMAN技術指標（艙內單元）
|
項目 |
參數描述 |
|
外形尺寸 |
416mm(L)×220mm(W)×110mm(H) |
|
重量 |
≤6.5kg |
|
輸入電壓 |
DC18~32V |
|
功率 |
60W |
|
工作環境溫度 |
-20℃~60℃ |
1）MODEM技術指標
| 項目 |
參數描述 |
|
| 網絡拓?fù)?br /> |
Star |
|
|
Downstream |
Upstream |
|
|
DVB-S2 |
ATDMA |
|
|
調制方式 |
QPSK，8PSK，6APSK，32APSK |
BPSK，QPSK，8PSK |
|
FEC |
LDPC，1/4 - 8/9 |
2D 16-State，1/2 - 6/7 |
|
最大符號率 |
1～45Msps |
128ksps～7.5Msps |
|
最大信息率 |
149.7Mbps |
19.2Mbps |
|
最大IP數據速率 |
59.2Mbps |
16Mbps |
|
擴頻 |
|
高達7.5MCPs；傳播因子：2、4、8 |
|
衛星通信接口 |
Tx IF：Type-F，950～1950MHz，+3dBm/-35dBm Rx1/Rx2*IF：Type-F，950～2150MHz，-5dBm(max) composite/-130+10*Log10(Sym rate)dBm(min) single carrier 10MHz/50MHz IFL BUC reference |
|
|
數據接口 |
局域網：8端口以太網交換機，10/100，802.1q VLAN RS-232，RJ45（控制臺連接） |
|
|
支持的協議 |
TCP，UDP，ACL，ICMP，IGMP，RIP Ver2，Static Routes，NAT，DHCP，DHCP Helper，Local DNS Caching，OpenAMIP，cRTP and GRE |
|
2）編碼器技術指標
| 項目 | 參數描述 | |
| 視音頻 | 視頻輸入 |
2路視頻輸入（支持HDMI&SDI，同時選擇一路輸入） |
| 視頻編碼 |
H.265，H.264SVC、H.264雙通道壓縮編碼方式 |
|
| 分辨率 |
1080P、720P、D1 |
|
| 幀率 |
3～60幀/s(默認15幀/s) |
|
| 音頻接口 |
1路2合1（3.5mm耳麥）音頻輸入/輸出 |
|
| 音頻編碼 |
G.711音頻壓縮、帶糾錯和加強功能 |
|
| 網絡 |
4G |
支持電信/移動/聯通4G 全網通網絡接入網絡制式 |
| 有線 |
支持網絡速率；80kbps～8Mbps |
|
| 存儲 | TF卡 |
最大支持64G；連續存儲，自動分段，按時間錄像 |
| 接口 | SIM卡 |
1個彈出式UIM（SIM）卡座 |
| 傳輸速度 |
支持60kbps～10Mbps可調，默認256kbps |
|
