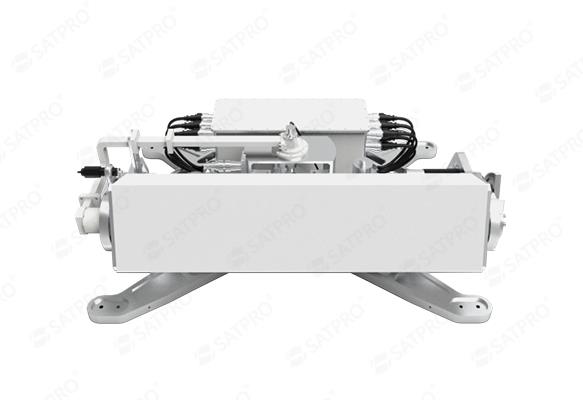

CA450 Ku—單Ku民航客艙衛星通信系統

資料下載聯系我們 ※ 地址：西安市經開區草灘十路中國電子產業園五號樓6層
郵編：710018 電話：+86-29-88868880 傳真：+86-29-89348169

簡介

20 世紀70 年代以前，民航飛機在跨洋和偏遠地區只能通過航空短波、超短波通信實現空地通信、空中交通管理，隨著衛星導航通信系統的引入，可實現整個航路，甚至全球范圍內的空地通信及航空交通管服務。航空衛星通信系統可分為駕駛艙衛星通信和客艙衛星通信，目前駕駛艙衛星通信主要使用L 頻段，客艙衛星通信主要使用Ka、Ku 頻段。

隨著衛星制造技術和毫米波技術的發展，機載衛星通信已向Ka/Ku頻段發展，SATPRO推出的Ka/Ku頻段寬帶衛星通信系統具有高通量、低成本、廣覆蓋、小終端等優勢特點，可保障飛機健康數據及客艙寬帶的高速、可靠、實時傳輸，提高飛機飛行安全、實施飛機故障分析、提高飛機飛行安全、實施飛機故障分析、提高飛機派遣率、提高飛機狀態監控及健康管理、提高旅客乘機體驗，成為未來的發展方向和市場制高點。

VSAT天線技術指標

型號	CA450-Ku
包絡尺寸 (直徑×高度)	Φ940mm×260mm
重量	37kg
工作頻率	RX：10.70～12.75GHz TX：13.75～14.50GHz
天線類型	線極化
接收 G/T(俯仰 10°）	12.7dB/K@12.75GHz（無天線罩）
發射 EIRP(dBW)	47.6dBW@14.25GHz（無天線罩）
射頻輸入（發射）	13.75-14.5GHz，WR62
射頻輸出（接收）	950-2150MHz，TNC 50Ω
軸比	≤1.5dB
功耗	120W(平均)
方位范圍	360°連續旋轉
俯仰范圍	0°～90°
方位角速度	0~60°/s
方位角加速度	200°/s2
跟蹤精度	≤0.2°（RMS）
DC電源	DC 28V
工作環境溫度	-55℃ ~ +70℃
環境要求	RTCA DO-160G
設計參考標準	ARINC 791-2/RTCA-DO-254/DO-178
